1、概述
WHKJ-Ⅱ机车出入库检测仪（以下简称库检台）设置于机车车库的适当地点，通过无线方式对无线列调机车电台的主要参数、性能指标进行自动检测，并可以通过无线方式对机车上的无线列调车次号设备及调度命令设备工作是否正常进行测试。
所有的机车电台都进行了编号。通过地面遥控或者上车手动方式使机车电台进入自检方式，机车电台进入自检方式后将该电台的发射接收、亚音频编解码器、电源电压等是否工作正常的检测结果，通过无线方式传送给库检台。
库检台接收机车发来的“车次号信息”，据此判断机车上车次号设备是否工作正常；库检台发送“出入库检测”调度命令，等待机车上调度命令设备收到调度命令后发回“自动应答”及“手动签收”数据帧，据此可判断机车上的调度命令设备是否工作正常。
库检台将检测结果自动存贮并可以查阅、打印检测结果，为维护人员了解分析机车电台及车次号设备、调度命令设备使用状况提供科学依据。
3、主要功能
● 具有地面遥测和上车检测两种检测方式；
● 在检测机车电台的过程中，如果机车电台自检有故障时，机车自动发出故障告警提示；
● 在检测调度命令设备时，机车综合装置收到出入库检测命令时有声光提示的功能；
● 存贮、显示、打印检测结果；
● 存储容量：假设每台机车电台每天检测两次，最大约可存储1000台机车电台30天的检测信息；
● 呼叫机车并进行通话
● 计算机软件界面友好，操作方便。
4、频率和信令方式
4.1 频率配置
库检台使用工作频率为标准八频组的频率，可通过软件选择。
4.2 信令方式
库检台呼叫机车：114.8Hz
库检台发送检测命令：88.5Hz
4.3 无线数据传输特性
调制方式：FFSK
传输速率：1200BPS
特征频率：“1”为 1200Hz，“0”为 1800Hz
同步方式：采用同步数据传输方式
4.4库检台主机与电脑接口
接口方式：RS232双工 传输速率：9600BPS

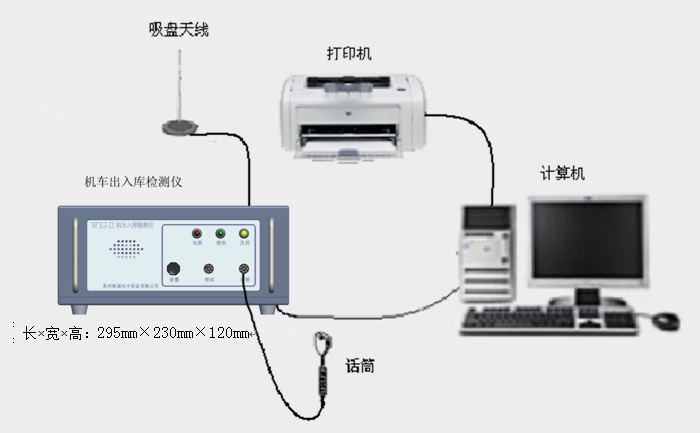

5、机车出入库检测设备组成示意图
长×宽×高：295mm×230mm×120mm
