WHKJ车次号入库检测仪（以下简称车次号库检台）设置于机务段库检工区内，通过无线方式对无线列调车次号设备工作是否正常进行测试，并简化了操作，提高了设备的维护率。

　　本设备采用无线数据传输方式进行检测，并对机车电台进行统一编号。通过手动发送出入库检测调度命令或接收车次号设备发车次号信息启动车次号库检台发调度命令的发送的方式，使机车综合装置接收命令数据并发送“自动应答”及“手动签收”数据帧。车次号库检台将是否接收到“车次号信息”，是否发送调度命令，是否接收到“自动应答”，是否接收到“手动签收”等检测结果自动存储，以便进行统一管理、查阅、打印，从而实现对车次号通信设备检测的自动化。

　　具有手动检测和自动检测功能；

　　具有机车综合装置收到出入库检测命令时有声光提示的功能；

　　具有存贮、显示、打印检测结果的功能；

　　具有存储大于30天信息的能力；

　　计算机软件界面友好，操作方便。

　　4.1 车次号库检台主机外型尺寸和重量指标

　　长×宽×高：295×230×120mm

　　重量：不大于10㎏

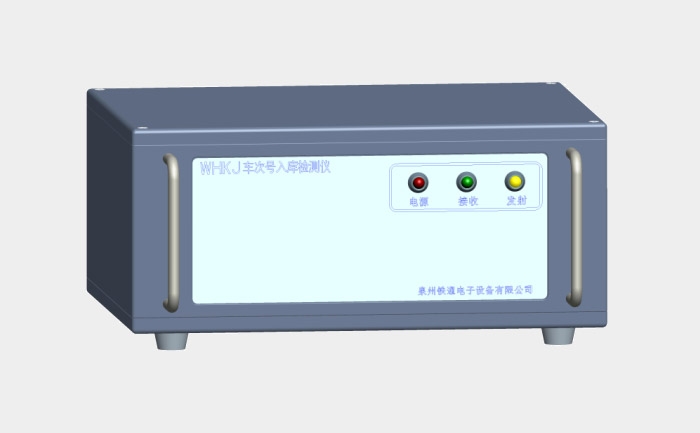

　　3.2 设备外形示意图

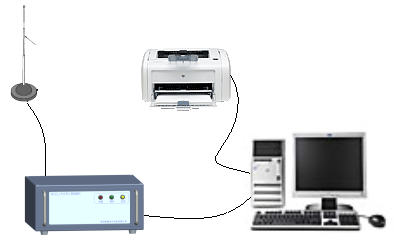

　　机车库检台系统组成示意图

　　① 库检台主机           1台

　　② 吸盘天线（带馈线） 1套

　　③ 计算机   1套

　　④ 打印机       1台

　　⑤ 库检台配套软件 1套

　　⑥ 交流电源线   1条

　　⑦ RS232连接线     1条
